浮法产品-云南滇凯节能科技有限公司

详细介绍

1、产品种类

IR40，IR50，IR60，IR70，IR80，IR90等

注：IR90是红外阻隔率90%的产品

2、产品性能优势

（1）产品色泽正蓝，通透感强；

（2）产品具有高透光，低反射，超高红外线阻隔的特色；

（3）采用本体添加浮法工艺生产，与往镀膜工艺相比，不会出现膜层氧化及刮伤等情况，产品性能持久不衰退，可单片使用。

3、产品性能指标

规格	可见光投射比	太阳能总投射比 SHGC	遮蔽系数 Sc	光热比 LSG	红外线投射比
6mmIR90	70.2	0.51	0.57	1.38	10.8
6mmIR90＋1.14PVB＋6mmIR90	49.5	0.29	0.33	1.7	2
6mmIR90＋1.14PVB＋CLEI6	64	0.39	0.44	1.64	4.5
6mmIR40＋1.14PVB＋6mmIR40	81	0.59	0.67	1.37	36
6mmIR40	87.5	0.74	0.85	1.18	60

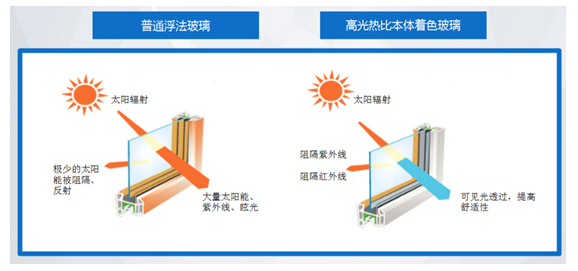

（1）高光热比隔热浮法玻璃与普通白玻光谱图对比

图一普通浮法玻璃图二高光热比本体着色玻璃

（2）组合产品

平/弯钢化

夹胶玻璃组合类型

中空玻璃组合类型

高光热比本体着色玻璃IR90/IR40

IR90/IR40-4.7mm

IR90/IR40- 5 mm

IR90/IR40- 6 mm

IR90/IR40- 8 mm

IR90/IR40-10 mm

IR90/IR40-12 mm

双IR90夹胶

双IR40夹胶

IR90+IR40夹胶

IR90+白玻夹胶

以及各种形式的三玻夹胶玻璃

双IR90中空

双IR40中空

IR90+IR40中空

IR90+白玻中空

IR90+镀膜中空

IR90镀膜+白玻中空

IR40镀膜+白玻中空

以及各种形式的三玻两腔或夹胶中空玻璃

由于该产品本体添加特性，可在现有加工设备上进行钢化、夹胶、丝印、热浸等玻璃深加工处理。根据不同的地域气候特点及节能要求，既可以单独单片使用，又可以组合为中空玻璃，同时还可以以该产品为基片镀单银Low-E膜，以更低的成本满足更高的节能要求。

①高光热比本体着色玻璃平、弯钢化
钢化后的高光热比本体着色玻璃，不仅强度与普通钢化玻璃一致，而且高透光率和隔热性能远高于普通钢化玻璃。目前，我司2条芬兰格拉斯通钢化生产线和1条兰迪钢化生产线，除了可以生产普通工艺的平、弯钢化玻璃，超大版面（3000mm×8000mm）的平、弯钢化玻璃也可生产。

②高光热比本体着色玻璃夹胶
高光热比本体着色夹胶玻璃可应用于对安全性能较高的建筑，可满足、隔热及采光的双重需求，隔音降噪、安全防盗。

③高光热比本体着色玻璃复合中空
高光热比本体着色玻璃复合中空与其他中空玻璃参数比较

公司名称/产品配置	可见光透射比	太阳能总投射比	遮蔽系数	光热比	U值	备注
云南滇凯隔热玻璃
6mmIR90＋12A＋CLR-6	64.2	44	0.51	1.45	2.7	隔热浮法原片
6mmIR90-Low＋12A＋CLR-6	56.2	31.3	0.36	1.79	1.79	高透单银Low-E（浅蓝色）
6mmIR90-Low＋12A＋CLR-6	42.2	24.5	0.28	1.72	1.74	低透单银Low-E（浅蓝色）
国内X公司
6-Low＋12A＋CLR-6	55	47	0.54	1.17	1.84	高透单银Low-E（浅蓝色）
6-Low＋12A＋CLR-6	56	32	0.37	1.75	1.7	高透双银Low-E（浅蓝色）
6-Low＋12A＋CLR-6	53	28	0.34	1.89	1.64	高透三银Low-E（浅蓝色）
国内Y公司
6-Low＋12A＋CLR-6	55	44	0.52	1.25	1.82	高透单银Low-E（浅蓝色）
6-Low＋12A＋CLR-6	50	32	0.4	1.56	1.69	高透双银Low-E（浅蓝色）
6-Low＋12A＋CLR-6	62	29	0.37	2.1	1.63	高透三银Low-E（浅蓝色）
国外Z公司
6-Low＋12A＋CLR-6	45	43	0.5	1.04	1.9	单银Low-E（浅蓝色）
6-Low＋12A＋CLR-6	45	29	0.33	1.56	1.66	双银Low-E（浅蓝色）
6-Low＋12A＋CLR-6	42	23	0.26	1.84	1.5	三银Low-E（浅蓝色）

④高光热比本体着色玻璃镀单银Low-E膜

为进一步发挥本产品与现有节能玻璃的节能特性，以高光热比本体着色玻璃为基片进行玻璃加工，可以充分满足不同地域不同节能需求。

高光热比本体着色玻璃单银Low-E膜与普通Low-E镀膜玻璃光谱图比较

图一、高光热比本体着色玻璃镀单银Low-E膜图二、普通Low-E镀膜玻璃

4、产品应用领域

（1）由于该产品本体添加特性，可在现有加工设备上进行钢化、夹胶、丝印、热浸等玻璃深加工处理；

（2）该产品可广泛应用于建筑幕墙、门窗、汽车及轨道等多种领域。根据不同的地域气候特点及节能要求，即可单独单片使用，又可以组合为中空玻璃，同时还可以以该产品为基片镀单银Low-E膜，以更低的成本满足更高的节能要求。
